Hoe werkt een ongebonden naspansysteem?

Eenongebonden naspansysteemis een voorspantechniek waarbij de gespannen stalen spankabels niet permanent aan het omringende beton zijn bevestigd (in tegenstelling tot gebonden naspanning, waarbij spankabels in kanalen worden gevoegd om zich aan beton te hechten). In plaats daarvan worden pezen geïsoleerd van het beton door een duurzame coating en omhulsel, waardoor ze gedurende de levensduur van de constructie enigszins kunnen bewegen ten opzichte van het beton. Dit systeem wordt veel gebruikt in platen, balken, kolommen en bruggen vanwege de flexibiliteit, het installatiegemak en het vermogen om kleine structurele bewegingen op te vangen.

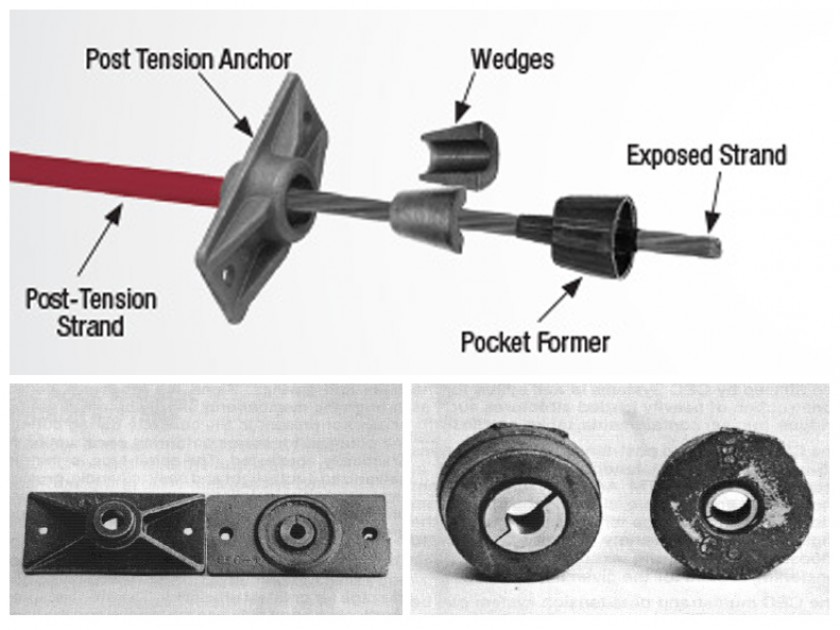

Kerncomponenten van eenOngebonden naspansysteem

Spankabels: Hoogvaste stalen strengen/draden (het dragende element, op lengte geprefabriceerd).

Omhulsel/coating: Een glad, ondoordringbaar plastic of metalen omhulsel dat de pees omhult, plus een vet-/wassmeermiddel in het omhulsel. Dit voorkomt corrosie, vermindert wrijving en zorgt ervoor dat de pees niet aan het beton is gebonden.

Verankeringen: mechanische apparaten (aan beide uiteinden van de kabel) die de kabel vastgrijpen en de trekkracht van de kabel overbrengen naar de betonconstructie (bijvoorbeeld wigvormige verankeringen voor strengen).

Stressing Jack: hydraulische apparatuur die wordt gebruikt om de pees tijdens de constructie op de ontwerpkracht te spannen.

Kanalen (optioneel): kleine plastic/buiskanalen die in beton zijn gegoten om spankabels te geleiden (voor vooraf geplaatste spankabelindelingen).

Voordelen vanOngebonden naspanning

Snellere constructie: geen voegen ter plaatse (de grootste tijdbesparing) en geprefabriceerde spankabels verminderen de arbeid.

Flexibel ontwerp: Spanten kunnen worden gebogen/uitgelegd om te passen bij complexe structurele geometrieën (bijvoorbeeld vlakke platen voor hoogbouw).

Verbeterde scheurcontrole: Precompressie minimaliseert trekscheuren onder gebruiksbelastingen; kleine scheurtjes (als deze voorkomen) brengen de pees niet in gevaar.

Geschikt voor bewegingen: peesslip maakt kleine structurele bewegingen mogelijk (bijvoorbeeld krimp, kruip, thermische uitzetting) zonder spanningsopbouw.

Lichtgewicht constructies: Maakt langere overspanningen mogelijk met dunnere platen/balken (verminderd betonvolume) vergeleken met gewapend beton.

Veel voorkomende toepassingen

Residentiële/commerciële vlakke/vlakke plaatvloeren (het meest voorkomende gebruik).

Parkeergarages, brugdekken en balkkolomframes.

Platen op kwaliteit (voor grote industriële vloeren om krimpscheuren te beheersen).

Seismisch bestendige constructies (in combinatie met zacht stalen wapening).

Samenvattend: deongebonden naspansysteemwerkt door een gecontroleerde trekkracht uit te oefenen op een tegen corrosie beschermde, ongebonden stalen spankabel na het uitharden van het beton, waardoor voorcompressie in het beton wordt geïnduceerd om de uitgeoefende belastingen tegen te gaan, terwijl de spankabel geïsoleerd blijft van het beton, waardoor flexibiliteit, duurzaamheid en efficiënte belastingoverdracht via verankeringen wordt gegarandeerd.
