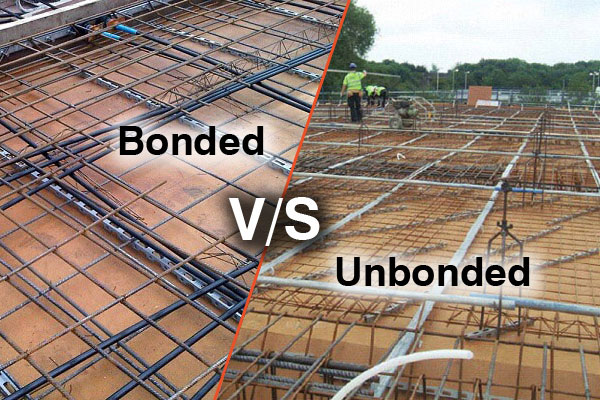

Verschil tussen ongebonden en gebonden postspansysteem

Dit is een cruciaal onderscheid voornaspannen(PT) ontwerp en constructie - gebonden PT vertrouwt op grout om spankabels permanent aan beton te hechten, terwijl ongebonden PT gebruik maakt van ingevette spankabels in plastic omhulsels om spankabels geïsoleerd te houden van beton. Hieronder vindt u een uitgebreid overzicht van de verschillen, gerangschikt op kerndefinitie, componenten, installatie, prestaties, toepassingen en voor- en nadelen.

Kerndefinities

Gebonden naspansysteem: Zeer sterke strengen/kabels worden in stalen of kunststof kanalen in het beton geplaatst. Na het spannen en verankeren wordt het kanaal volledig onder druk gevoegd met cementgebonden grout. De grout verbindt de spankabel met het beton, waardoor de spankabel en het beton als één samengesteld structureel element fungeren.

Ongebonden naspansysteem: Pezen zijn in de fabriek voorgesmeerd (corrosiebescherming) en omhuld met een geëxtrudeerde kunststof omhulling (HDPE/PP). Na het spannen wordt er niet meer gevoegd. De kabel kan bewegen ten opzichte van het beton (beperkt door ankers en eindfittingen), en fungeert als een direct trekelement dat alleen via de ankers voorcompressie uitoefent.

Structurele prestatie- en gedragsverschillen

Mechanisme voor krachtoverdracht:

Gebonden PT: De krachtoverdracht van de spankracht op beton via de voeg-beton- en voeg-peesverbinding over de gehele kabellengte, plus overdracht van de ankerkracht. De precompressieverdeling verloopt geleidelijk over de overspanning.

Ongebonden PT: Peeskracht wordt alleen overgedragen op de ankers (geen verbinding langs de pees). Voorcompressie wordt toegepast als geconcentreerde krachten op de ankerzones, met een lineaire voorcompressiegradiënt langs de overspanning. Scheurcontrole en ductiliteit: gebonden PT:

Betere scheurcontrole bij bedrijfsbelastingen; pezen zitten vast aan beton, waardoor scheuren zich langzamer voortplanten. Hogere ductiliteit onder ultieme belastingen (kabelopbrengst en bindingen zijn bestand tegen falen). Ongebonden PT: Spanten kunnen slippen ten opzichte van beton; scheuren kunnen bij overbelasting gemakkelijker opengaan. Lagere ductiliteit (falen is brozer als ankers slippen of spankabels scheuren). Kruip- en krimpeffecten: Gebonden PT: Spanten worden beperkt door beton, dus kruip en krimp veroorzaken verlies van voorspankracht (kabel wordt korter met beton). Niet-gebonden PT: spankabels kunnen vrij bewegen, dus kruip en krimp veroorzaken grotere voorspanningsverliezen (beton wordt onafhankelijk korter en de spankabel neemt meer af), tenzij gecompenseerd door overspanning. Weerstand tegen vermoeidheid: Gebonden PT: Hogere weerstand tegen vermoeidheid – binding verdeelt cyclische belastingen langs de kabel, waardoor spanningsconcentraties bij ankers worden verminderd. Ongebonden PT: Lagere weerstand tegen vermoeidheid – alle cyclische belastingen zijn geconcentreerd op de ankers en wiginterfaces.

Typische toepassingen

Gebonden PT: Lange overspanningsbruggen, zware industriële gebouwen, parkeergarages met hoge vermoeiingsbelastingen, prefab betonliggers en constructies in agressieve omgevingen (kustgebieden – grout biedt extra corrosiebescherming).

Ongebonden PT: Residentiële platen, commerciële vloerplaten, dunwandige constructies, geprefabriceerde panelen en projecten waarbij snelle constructie een prioriteit is (geen voegen = korter tijdschema).
