Wat zijn Expansion Shell Rock Bolts?

Uitbreiding Shell Rock Boltszijn een soort mechanisch apparaat voor rotsversterking dat veel wordt gebruikt in ondergrondse techniek (zoals mijnen, tunnels en ondergrondse grotten) om gebroken of losse rotsmassa's te stabiliseren.

Kernwerkprincipe

Ze zijn afhankelijk van mechanische uitzetting om wrijving en klemkracht te genereren tussen de bout en het boorgat in de rots. Het belangrijkste onderdeel is de expansieschaal (een gespleten, wigvormige huls) die aan het uiteinde van de bout is geïnstalleerd. Wanneer de bout wordt vastgedraaid (meestal met een moer aan het blootliggende uiteinde), wordt de expansieschaal samengedrukt door een wig, waardoor deze naar buiten uitzet en stevig tegen de binnenwand van het boorgat drukt. Hierdoor ontstaat er een sterke radiale wrijving, waardoor de bout stevig in het gesteente wordt verankerd, waarna de bout trekbelastingen kan dragen om instorten of verplaatsen van het gesteente te voorkomen.

Basisstructuur

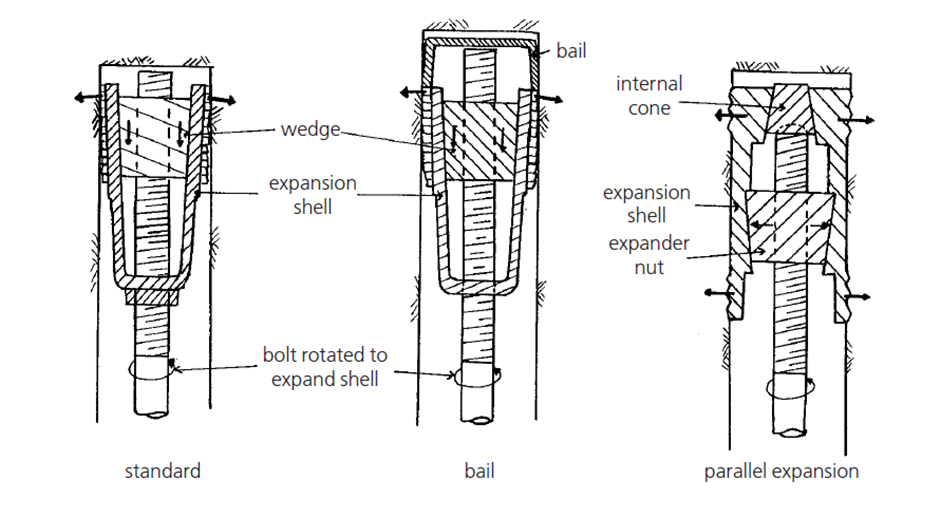

UitbreidingsschaalMontage: Het kernverankeringsdeel, bestaande uit een gespleten stalen huls en een bijpassende wig. Het aantal splitsingen in de hoes kan worden aangepast aan de technische behoeften.

Boutlichaam: Een stalen staaf (meestal staal met schroefdraad) die deuitbreiding schaalen de oppervlaktebevestigingscomponent, en brengt de trekkracht over.

Componenten voor oppervlaktebevestiging: Inclusief ringen en moeren. Door de moer aan te draaien, wordt de wig ertoe aangezet de expansieschaal samen te drukken, en de ring verdeelt de druk gelijkmatig over het rotsoppervlak.

Belangrijkste kenmerken

Snelle verankering: Het verankeringseffect kan onmiddellijk na het aandraaien van de moer worden bereikt, zonder te wachten op het uitharden van de grout (in tegenstelling tot stenen bouten met grout), wat geschikt is voor urgente ondersteuningsscenario's.

Mechanische verankering: Er zijn geen voegmaterialen nodig, wat handig is voor constructie in waterrijke omgevingen of omgevingen met lage temperaturen waar de voeg niet gemakkelijk hard wordt.

Beperkte verankeringsdiepte: De effectieve verankeringskracht komt voornamelijk voort uit het contact tussen deuitbreiding schaalen de boorgatmuur, dus deze wordt over het algemeen gebruikt als tijdelijke of kortetermijnondersteuning. Voor langdurige en hoge stabiliteitseisen zijn groutsteenbouten geschikter.

Eenvoudige installatie en verwijdering: het bedieningsproces is eenvoudig en kan indien nodig worden verwijderd en hergebruikt (onder het uitgangspunt van het garanderen van structurele veiligheid).

Typische toepassingsscenario's

Tijdelijke ondersteuning in mijnwegen en stopplaatsen.

Noodversterking van gebroken rotssecties tijdens het uitgraven van tunnels.

Ondersteuning voor kleinschalige ondergrondse techniek met een korte levensduur.
