Wat is het koolstofgehalte van gietijzeren gietstukken?

Een hoger koolstofgehalte kan de grafitisering van de gietstukken bevorderen. Omdat grafiet een bolvorm aanneemt, kan het energie absorberen in mechanische toepassingen en zo de fysieke eigenschappen van de machine verbeteren.

Het koolstofgehalte van nodulair gietijzer is over het algemeen hoog, waardoor het een ijzer-koolstoflegering is. Voor industrieel gietijzer varieert het typische koolstofgehalte van 2% tot 3,9%, met een koolstofequivalent tussen 4,1% en 4,7%. Belangrijkste componenten vangietijzeren gietstukken: De chemische samenstelling van nodulair gietijzer omvat voornamelijk vijf gemeenschappelijke elementen: zwavel, fosfor, silicium, koolstof en mangaan. Toepassing van het koolstofgehalte ingietijzeren gietstukken:Het is vooral belangrijk op te merken dat bij het bereiden van de smeltmaterialen, als de gietwand dun is en de resterende hoeveelheid sferoïdiserende elementen groot of onvoldoende geënt is, de inhoud op de bovengrens moet worden genomen, anders moet de ondergrens worden gebruikt. Het kiezen van het koolstofequivalent nabij het eutectische punt verbetert niet alleen de vloeibaarheid van het gesmolten ijzer, maar voor nodulair gietijzer verbetert het verhogen van het koolstofequivalent ook het zelfcompenserende vermogen van het gesmolten ijzer tijdens het stollen als gevolg van de toegenomen grafitisatie-expansie. Een te hoog koolstofgehalte kan echter leiden tot zwevend grafiet.

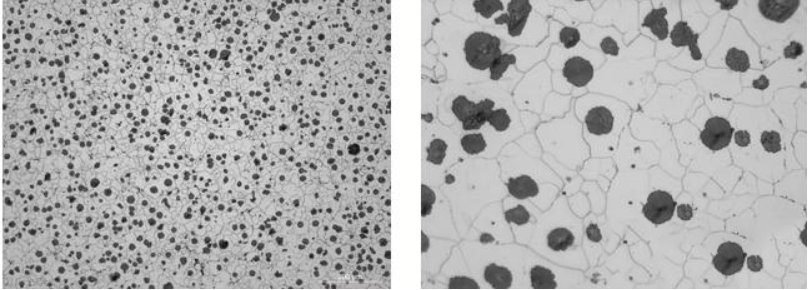

Daarom wordt op basis van empirische observatie de bovengrens van het koolstofequivalent in nodulair gietijzer bereikt wanneer drijvend grafiet wordt waargenomen in het gesmolten ijzer (bij een temperatuur rond 1200°C). Impact van het koolstofgehalte op de prestaties van nodulair gietijzer: Het koolstofgehalte in gietstukken van nodulair gietijzer beïnvloedt de hoeveelheid grafiet die wordt neergeslagen tijdens het stollen, wat verwijst naar de gemiddelde grootte of het aantal grafietbolletjes. Meestal is het koolstofgehalte vangietijzeren gietstukkenvarieert tussen 2% en 3,9%, maar het is van cruciaal belang om de impact van het verminderen van het koolstofgehalte op de mechanische eigenschappen van gietijzer te begrijpen. Hiermee moet rekening worden gehouden op basis van de structuur, afmetingen, wanddikte en de fouten in de wanddikte van aangrenzende vlakke wanden van degietijzeren gietstukken. Het verminderen van het koolstofgehalte in nodulair gietijzer van ongeveer 4% naar 2,5% kan de treksterkte en vloeigrens enigszins verhogen (ongeveer 23 tot 31 N/mm²) en verhoogt ook de rek met ongeveer 5%, met aanzienlijke verbeteringen in de impactwaarden.
